IPC-7711/7721 Training en Certificering2020-09-24T13:20:26+02:00

IPC-7711/7721 Training en Certificering

De IPC-7711/7721 training is een praktijktraining en wordt vaak ook de soldeer training genoemd hetgeen niet helemaal juist is. De training is gebaseerd op het IPC-7711/7721-document en hierin zijn de procedures te vinden die gebruikt dienen te worden bij reworking, reparaties en modificatie van geassembleerde printplaten (de eindproducten).

Het is een document waar na korte introductie in theorie ingegaan wordt op hoe met het document omgegaan moet worden en vooral aandacht geschonken wordt aan de praktijk. Mensen krijgen in de praktijk geleerd hoe ze componenten moeten vervangen, componenten die defect zijn, componenten die verkeerd gemonteerd zijn en hoe ze die op de juiste manier moeten vervangen.

Dat krijgen ze geleerd door middel van een demonstratie waarna ze zelf kunnen oefenen en het in praktijk kunnen brengen.Ze krijgen in deze training ook geleerd hoe ze reparaties kunnen uitvoeren aan printplaten, spoor reparaties, eiland reparaties e.d. die voor kunnen komen in de praktijk.

Bovendien krijgen ze geleerd hoe ze modificaties of veranderingen aan schakelingen kunnen maken met behulp van zogenaamde draadbrugjes, modificatiedraad en dat alles wordt in de praktijk uitgevoerd. De trainer geeft uitleg wat de bedoeling is en toont hoe dat moet en daarna gaat de student in de praktijk hier zelf mee aan de slag, met gereedschap en apparatuur om dit zelf te oefenen.

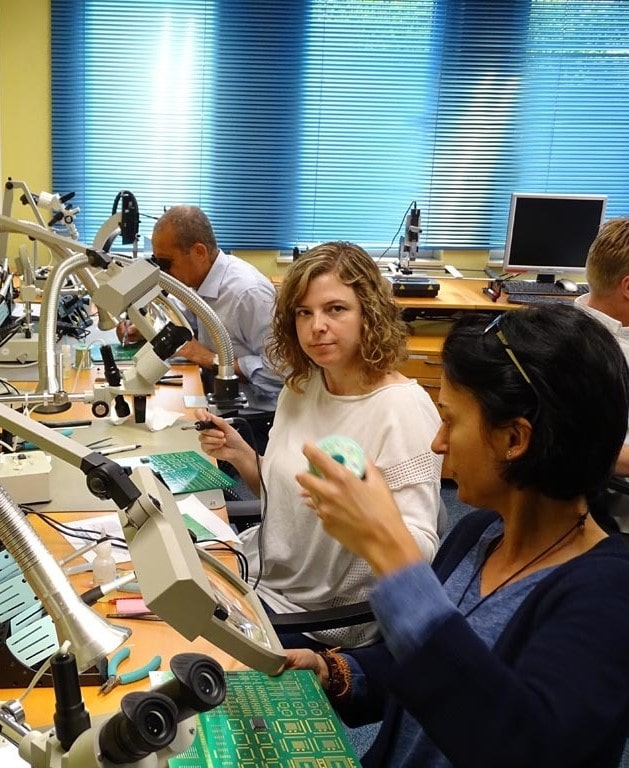

IPC-7711/7721 Training
IPC-7711/7712 Training Center

De Training en certificering is geschikt voor de volgende doelgroep:

Deze training is vooral belangrijk voor mensen die op de reparatieafdeling werken. Het woord reparatie is hier niet helemaal op zijn plek maar wordt vaak in die zin ingezet. Mensen die in de productie zitten, producten die niet aan de eisen voldoen, waar soldeerverbindingen niet in orde zijn omdat er te weinig soldeer is, omdat componenten verkeerd om geplaatst zijn of omdat er verkeerde componenten geplaatst zijn en dit moeten verbeteren door een zogenaamd rework proces.

Dit is interessant voor mensen die reparaties uit moeten voeren op printplaat niveau dus ook daar wordt aandacht aan geschonken. Verder ook voor mensen die in bedrijven werken die reparaties aan printplaten moeten uitvoeren of printplaten moeten vervangen.

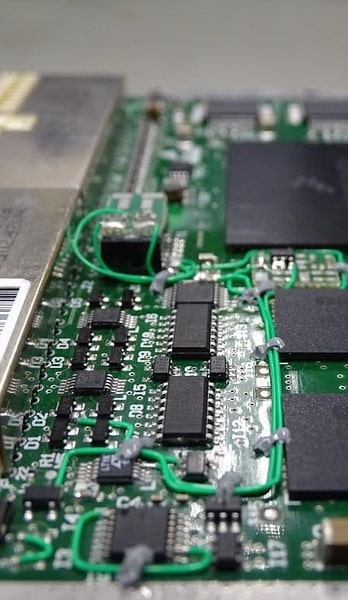

PB REWORKING, REPARATIES EN MODIFICATIE VAN GEASSEMBLEERDE PRINTPLATEN.

De Training en certificering is voor medewerkers van verschillende bedrijven interessant.

De aard van de training leidt ertoe dat het door verschillende bedrijven wordt gebruikt met name in productiebedrijven waar nadat er een inspectie heeft plaatsgevonden en men heeft vastgesteld dat het product niet voldoet aan de eisen omdat de soldeerverbindingen niet in orde zijn. Hierna wordt het productieproces verbeterd d.m.v. een rework proces door de rework afdeling binnen deze productiebedrijven die elektronica assembleren.

Verder zie je dat bedrijven die printplaten produceren deze training gebruiken om hun mensen te trainen om op de juiste manier reparaties aan printplaten en sporen e.d. uit te voeren. Reparatiebedrijven die in opdracht reparaties uitvoeren, producten die defect zijn geraakt en teruggestuurd zijn door een klant die gerepareerd en functionerend gemaakt moeten worden.

IPC-7711/7721 Certification Group

PIEK: Your knowledge provider for the electronics industry

IPC-7711/7721 Certified IPC Trainer

Toepassing van de IPC-7711/7721 Training certificering binnen bedrijven.

Als je deze training gevolgd hebt, heb je in theorie en vooral in praktijk geleerd hoe je op de juiste manier rework operaties moet uitvoeren, hoe je op de juiste manier reparaties aan printplaten dient uit te voeren en hoe je modificaties kunt doen (veranderingen van schakelingen).

Met het certificaat dat je behaalt kun je ook aantonen dat je dat ook in de praktijk beheerst. Voor bedrijven is het interessant omdat ze op deze manier naar klanten kunnen aantonen dat de medewerkers die de handelingen uitvoeren gecertificeerd zijn en weten wat ze moeten doen en hoe ze dat moeten doen. Het is een waarborging van de kwaliteit van de reparatie door mensen die capabel zijn om bepaalde handelingen te verrichten.

De meerwaarde van de IPC-7711/7721 Training certificering.

De meerwaarde van de IPC-7711/7721 training voor een bedrijf ligt onder andere in het feit dat je producten die in eerste instantie bij een inspectie niet voldoen aan de eisen, toch weer kunt laten voldoen aan de eisen door componenten te vervangen, door soldeerverbindingen te verbeteren door dergelijke rework operaties uit te voeren. Producten die je anders zou moeten weggooien kun je op die manier toch weer herstellen zodat ze weer volledig aan de eisen voldoen en naar klanten gestuurd kunnen worden.

Je verliest dan wel wat geld door de handelingen van je medewerkers maar je kunt uiteindelijk je producten wel weer verkopen. Reparatiebedrijven die dit soort trainingen laten doorvoeren leven van het feit dat ze producten weer kunnen herstellen en verkopen. Hier verdienen zij hun geld mee.

IPC-7711/7721 Certified IPC Specialist CIS

PB REWORKING, REPARATIES EN MODIFICATIE VAN GEASSEMBLEERDE PRINTPLATEN.

Geldigheid van de certificering

Bent u nog niet eerder gecertificeerd voor de IPC-7711/7721 of is uw certificaat verlopen, dan heeft u de initiële IPC-7711/7721 certificering nodig. Deze heeft een geldigheid van 2 jaar.

U dient binnen 6 maanden voor einde van de geldigheid van het certificaat te hercertificeren. Voor hercertificatie heeft u de volgende opties:

  • IPC-7711/7721 Hercertificering: volledige opleiding voor de hercertificering
  • IPC-7711/7721 Challenge Test: alleen het examen
  • IPC-7711/7721 Opfrissing van de Norm + Challenge Test

Variant van de certificering

IPC-7711/7721 CIS (Certified IPC Specialist)
Deze IPC-7711/7721 Certified IPC Specialist (CIS) variant is bestemd voor operators

IPC-7711/7721 CIT (Certified IPC Trainer)
Deze IPC-7711/7721 Certified IPC Trainer (CIT) variant is bestemd voor iedereen die zelf operators tot CIS wil opleiden

IPC-7711/7721 CSE (Certified Standards Expert)
Deze IPC-7711/7721 Certified Standard Expert (CSE) variant is bestemd voor iedereen die expert wil worden op het gebied van de betreffende standaard. Deze experts worden door bedrijven vaak ingezet als coördinator om de standaard op de juiste manier toe te passen binnen de onderneming.

Aankomende regionale IPC-7711/7721 trainingen

StartdatumTrainingTaalPlaats
22 juni 2021IPC-7711/7721DuitsAmbergOfferte Aanvraag
06 juli 2021IPC-7711/7721DuitsMünsterOfferte Aanvraag
5 oktober 2021IPC-7711/7721DuitsAmbergOfferte Aanvraag
02 november 2021IPC-7711/7721NederlandsHeerlenOfferte Aanvraag
09 november 2021IPC-7711/7721EngelsHeerlenOfferte Aanvraag
09 november 2021IPC-7711/7721DuitsMünsterOfferte Aanvraag
16 november 2021IPC-7711/7721DuitsSingenOfferte Aanvraag
23 november 2021IPC-7711/7721DuitsWeingartenOfferte Aanvraag
30 november 2021IPC-7711/7721DuitsBerlinOfferte Aanvraag
07 december 2021IPC-7711/7721DuitsMichelstadtOfferte Aanvraag

Meer Informatie :

Aarzel niet om contact met ons op te nemen voor een compleet trainingsprogramma, meer informatie of andere training gerelateerde vragen. Telefonisch op +31-(0)45-5703333, per email support@piektraining.com of vraag direct vrijblijvend een offerte aan.

Veelgestelde vragen

Kun je ook solderen op keramische printplaten?2020-09-25T14:41:51+02:00

Ja dat kan. In de IPC-7711/7721 zijn 4 verschillende soorten printplaatmaterialen vermeld: starre (type R), flexibele (type F), keramische (type C) en losse bedradings/wire wrap printplaten (type W).

Hoe kun je een spoor op de printplaat repareren?2020-09-25T14:45:39+02:00

In het 7721 gedeelte van de IPC-7711/7721 staat beschreven op welke manier je een spoor kunt repareren. Bijvoorbeeld met een draad, of met een reparatie-kit (met of zonder lijm). Hoe dat gaat wordt getraind in de praktijkmodule “spoorreparatie” van de IPC-7711/7721 training.

Wat is beter, met de desoldeerbout of met desoldeerlitze de oude tin verwijderen?2020-09-25T14:44:58+02:00

Beide methoden worden in de IPC-7711/7721 beschreven. Voor grote oppervlakken (THT, doorgemetalliseerde gaten, grote SMD-pads zoals koelvlakken) is het beter om dit met de desoldeerbout te doen, terwijl bij kleine oppervlakken (SMD Chip 0402 en nog kleiner, “fine pitch” componenten, BGA’s enz.) dit onmogelijk is (zonder de printplaat te verbranden) en daarom desoldeerlitze wordt aanbevolen. Het voordeel van desoldeerlitze is dat er een gladder (regelmatiger) oppervlak ontstaat. Dit is vooral bij het solderen van SMD-componenten cruciaal.

Met welke temperatuur kun je het beste loodvrij solderen?2020-09-25T14:47:18+02:00

Het smeltpunt van loodvrije soldeertin ligt ongeveer bij 217°C. Maar op deze temperatuur kun je niet solderen! De soldeertemperatuur ligt ongeveer 100°C boven het smeltpunt. Dat betekent een totale temperatuur van 317°C. Ook moet je nog de tolerantie van je soldeerbout/soldeerstation in rekening brengen. Dus een goede (veilige) keuze zou zijn  ca. 330°C. Heb je ook nog veel thermische massa in je printplaat en je hebt geen onderverwarming ter beschikking? Dan mag je de temperatuur omhoog draaien tot maximaal 380°C ………bij nog hogere temperaturen zal de printplaat en zullen de componenten waarschijnlijk verbranden! De IPC-7711/7721 richtlijn geeft bij elke procedure precies aan met welke temperatuur je het beste kunt beginnen.

Mag je voor het reinigen van je soldeerpunt ook leidingwater in je spons gebruiken?2020-09-25T14:42:59+02:00

IPC adviseert in de IPC-7711/7721 dat bij loodvrij solderen beter is om de soldeerpunt met messing wol/borstel te reinigen (droog reinigen) omdat je hierdoor geen temperatuurschok krijgt op je soldeerpunt. Je mag echter ook nat reinigen in een speciale spons. Maar leidingwater wordt niet aanbevolen omdat er teveel mineralen (chloor, kalk, zout, enz.) in zit die de levensduur van de soldeerpunt negatief beïnvloeden. Wat IPC aanbeveelt is gedestilleerd (afgekookt) water of nog beter gedemineraliseerd/gedeïoniseerd water!

Op ons product is een gouden randcontact vervuild met tin. Kun je zoiets repareren?2020-09-28T13:37:50+02:00

De reparatieprocedure staat beschreven in de IPC-7711/7721. De maximale vervuiling van vergulde randcontacten staat beschreven in de IPC-A-600 en de IPC-A-610 norm.

Wat betekent AABUS?2020-09-28T16:06:09+02:00

AABUS is de engelse afkorting van “As Agreed Between User and Supplier” (zoals afgesproken tussen klant en leverancier). Deze afkorting komt vaak voor in een IPC norm.

Hoe kun je de oxidatie van een soldeerpunt verwijderen?2020-09-25T14:43:37+02:00

De beste manier is om te voorkomen dat de soldeerpunt oxideert! Dit betekent dat je telkens na het solderen je soldeerpunt reinigt (droog/nat) en vervolgens vertint voordat je de soldeerbout weer terugzet in de houder. Mocht het dan toch gebeuren dat de soldeerpunt geoxideerd is, dan kun je hem reinigen met een “tip-activator” en/of schuurblokje/messing borstel. Dit alles wordt besproken in de praktijk van de IPC-7711/7721 training.

Hoe kun je een doorgemetalliseerd gat repareren?2020-09-25T14:46:09+02:00

In het 7721 gedeelte van de IPC-7711/7721 staat beschreven op welke manier je een doorgemetalliseerd gat kunt repareren. Meestal gebruik je hiervoor een holnietje (eyelet/funnelet). Er zijn speciale reparatiekoffers waarmee je dit gemakkelijk kunt repareren. Dit wordt behandelt in de IPC-7711/7721 training.

Wat is het verschil tussen de J-STD-001 en de IPC-7711/7721 training?2020-09-25T14:41:17+02:00

In de J-STD-001 training wordt er veel theoretische achtergrond besproken over het productieproces en daarnaast wordt er ook praktijk gesoldeerd (maar alleen solderen!).
In de IPC-7711/7721 training wordt er meer aandacht besteed aan praktijk (het onderhoud van de apparatuur), hoe kun je een component desolderen (verwijderen) zonder dat het component en/of de printplaat wordt beschadigd, hoe kun je componenten solderen (verschillende methoden met verschillend gereedschap/apparatuur), hoe leg je een modificatie (draadbrug) tussen twee componenten, en “last but not least” als er iets kapot gaat……hoe kun je dat repareren?

Is de IPC-7711/7721 een theorie of praktijk training?2020-09-29T07:56:38+02:00

De IPC-7711/21 training is zowel een theorie maar vooral een praktijk training. In de theoriemodule wordt voornamelijk Hoofdstuk 1 uit het boek besproken. In de praktijk leren de deelnemers hoe ze draden aan elkaar kunnen solderen (doorverbinden), hoe ze THT-componenten (conventionele componenten) kunnen solderen en desolderen en hoe ze SMD-componenten (oppervlaktemontage) kunnen solderen en desolderen. Ook modificeren (draadbruggen) leggen aan alle soorten componenten (THT en SMT). Elke deelnemer heeft zijn eigen soldeerstation met de bijbehorende soldeerpunten en vergrotingshulpmiddelen (loep/microscoop) ter beschikking. Tot slot zijn er nog printplaatreparatie modules. Hoe kun je het basismateriaal van een printplaat repareren, eilandreparatie, spoorreparatie enz.

Kun je een delaminatie repareren?2020-09-28T13:40:52+02:00

Ja, de reparatieprocedure staat beschreven in de IPC-7711/7721. De maximale grootte van een delaminatie is afhankelijk van de productklasse. Dit staat beschreven in de IPC-A-600, de IPC-A-610 en IPC-6012 norm.

Bij welke soort printplaten heb je onderverwarming nodig?2020-09-25T14:44:18+02:00

IPC-7711/7721 beschrijft dat onderverwarming vooral nodig is bij dikke multi-layer printplaten waar veel thermische massa (koper) in zit. Zonder onderverwarming kun je hierop niet solderen. Dit geldt natuurlijk ook bij keramische en metalen printplaatmaterialen. Hierbij gaat zoveel warmte verloren dat je zonder onderverwarming (hulpverwarming) niet kunt solderen. Onderverwarming kun je in verschillende soorten kopen: bv. met infra-rood straling (IR), of met hete lucht, of een combinatie van beiden.

Is er bij de IPC-7711/7721 een productklasse-indeling van toepassing?2020-09-28T13:54:37+02:00

Ja, IPC heeft in elke norm een productclassificatie gemaakt dus ook in de IPC-7711/7721.

Deze productclassificatie is als volgt:

  • IPC-7711/7721 Klasse 1 – Algemene elektronische producten (bv. consumentenelektronica, dit zijn producten waarbij de belangrijkste eis is de functie van het eindproduct)
  • IPC-7711/7721 Klasse 2 – Specifieke service elektronica (bv. industriële machines, testapparatuur enz. dit zijn producten die langer moeten werken, als ze uitvallen gaat er veel geld verloren)
  • IPC-7711/7721 Klasse 3 – Hoge betrouwbaarheid elektronica (bv. vliegtuigen, militaire producten en levens ondersteunende medische apparatuur, deze producten mogen niet uitvallen anders is het levensgevaarlijk).
Wie bepaald in welke productklasse een product wordt geproduceerd?2020-09-28T13:59:38+02:00

IPC heeft 3 productklassen: klasse 1 (consumentenelektronica), klasse 2 (industriële elektronica) en klasse 3 (hoge betrouwbaarheidselektronica). De klant mag de productklasse bepalen waarin het product geproduceerd moet worden. Het is belangrijk dat de inspecteur weet volgens welke productklasse van IPC hij moet inspecteren omdat er anders teveel producten onnodig worden afgekeurd!

Wat is het voordeel van handsolderen met stikstof t.o.v. handsolderen zonder stikstof?2020-09-25T14:48:19+02:00

Bij het machinaal solderen is stikstof bekend, bij het handsolderen nog niet. Hakko heeft dit uitgevonden. Als je met stikstof handsoldeert dan gaat dat veel gemakkelijker dan zonder stikstof. De soldeerpunt oxideert niet meer (gesloten stikstof atmosfeer), de vloeiing gaat veel gemakkelijker en je kunt een mildere flux gebruiken. Het eindresultaat (de soldeerverbinding) ziet er beduidend beter uit. Vooral bij het loodvrij-handsolderen is dit een goede oplossing! Bij de IPC-7711/7721 training mag je zelf kiezen met welke apparatuur je getraind wilt worden. Valt de keuze op Hakko dan kun je ook nog kiezen met/zonder stikstof. Wij nemen dan een stikstoffles mee met alle aansluitingen.
